فناوری WDR در دوربین‌های خودرو؛ راهکار اصلی برای خواندن پلاک در شب

تصور کنید پس از یک حادثه یا ترمز ناگهانی، ویدئوی دوربین خودرو را باز می کنید و متوجه می شوید پلاک خودرو مقابل تنها به شکل یک مستطیل سفید ثبت شده است. نکته جالب اینجاست که این اتفاق همیشه به معنی پایین بودن کیفیت دوربین نیست؛ حتی برخی دوربین های خودرو(داش کم ) 4K نیز در شرایط خاص نمی توانند پلاک خودرو را در شب ثبت کنند. دلیل این موضوع را باید در نحوه مدیریت نور جست وجو کرد. در رانندگی شبانه، دوربین خودرو باید هم زمان با چراغ های شدید، بازتاب سطح پلاک و تاریکی محیط کنار بیاید؛ شرایطی که یکی از دشوارترین سناریوهای تصویربرداری برای هر سنسور محسوب می شود.

چرا پلاک خودروها در شب سفید و غیرقابل خواندن می شوند؟

بیشتر پلاک های امروزی از مواد بازتابنده (Retroreflective Materials) ساخته شده اند. این مواد نور را تا حد زیادی به سمت منبع آن بازمی گردانند تا پلاک در تاریکی بهتر دیده شود.  اما همین ویژگی برای دوربین ها دردسرساز است. وقتی نور چراغ های جلو به سطح پلاک برخورد می کند، شدت روشنایی پلاک می تواند چندین برابر محیط اطراف باشد. در چنین شرایطی، اگر سنسور دوربین دامنه دینامیکی کافی نداشته باشد، دچار اشباع (Sensor Saturation) می شود و اطلاعات بخش های روشن تصویر را از دست می دهد. نتیجه معمولاً یکی از این دو حالت است:

• پلاک به یک سطح سفید و بدون جزئیات تبدیل می شود.
• محیط اطراف بیش از حد تاریک ثبت می شود.

به همین دلیل، کیفیت بالای تصویر همیشه به معنی خوانایی بهتر پلاک نیست.

بیشتر بدانیم: معرفی قابلیت WDR

چرا داش کم های 4K هم گاهی در ثبت پلاک شکست می خورند؟

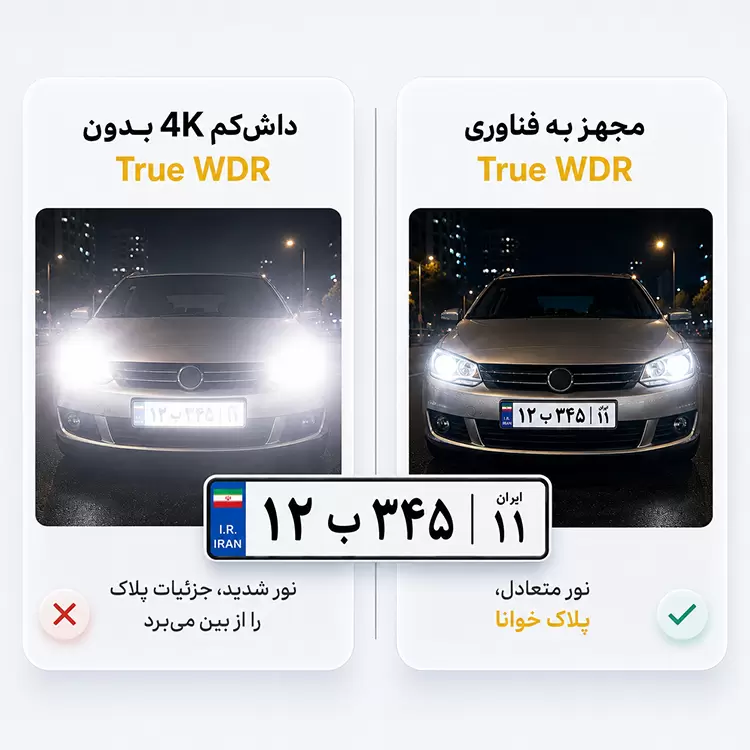

یکی از رایج ترین تصورات درباره دوربین های خودرو این است که رزولوشن بالاتر، همیشه به معنای ثبت جزئیات بیشتر است.  در عمل، خوانایی پلاک تنها به تعداد پیکسل ها وابسته نیست.  اگر نور شدید چراغ ها باعث از بین رفتن اطلاعات بخشی از تصویر شود، افزایش تعداد پیکسل ها کمکی به بازگرداندن آن اطلاعات نخواهد کرد. به بیان ساده، یک ویدئوی 4K از یک پلاک کاملاً سفید، همچنان فقط یک پلاک سفید با جزئیات بیشتر است. به همین دلیل، یک داش کم مجهز به سنسور مناسب و True WDR در بسیاری از شرایط می تواند عملکرد بهتری نسبت به یک مدل 4K بدون مدیریت صحیح نور داشته باشد. نکته مهم دیگر، تفاوت میان «ثبت جزئیات» و «ثبت اطلاعات قابل استفاده» است. برای مثال، یک دوربین ممکن است بدنه خودرو، رنگ آن و حتی محیط اطراف را با وضوح بالایی ثبت کند، اما اگر حروف و اعداد پلاک به دلیل نور شدید از بین رفته باشند، مهم ترین اطلاعات صحنه از دست رفته است. به همین دلیل، در بررسی عملکرد دوربین های خودرو، خوانایی پلاک معمولاً یکی از مهم ترین معیارهای ارزیابی محسوب می شود.

بیشتر بدانیم: فناوری تشخیص پلاک خودرو (ANPR) چیست؟

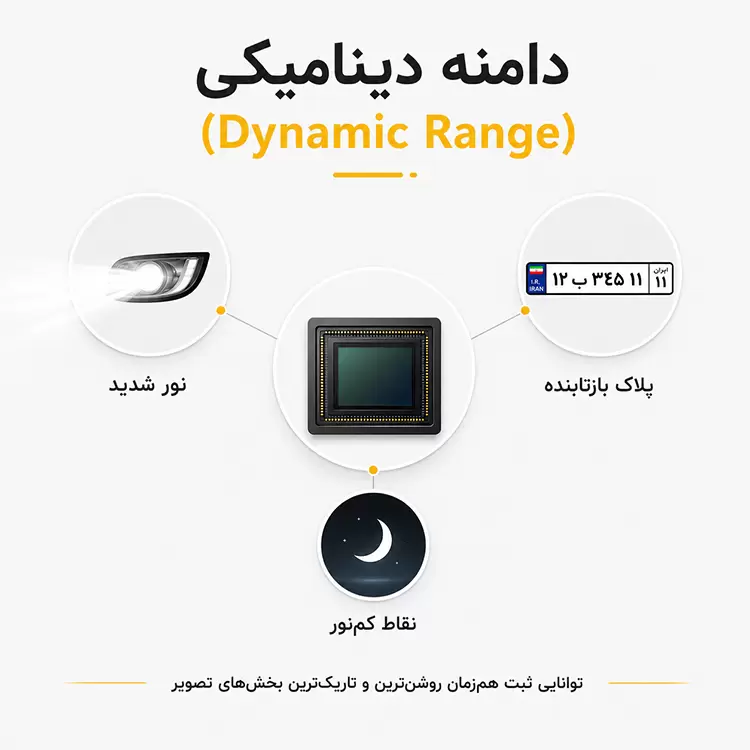

دامنه دینامیکی (Dynamic Range) چیست؟

دامنه دینامیکی نشان می دهد یک سنسور تا چه اندازه می تواند اختلاف بین روشن ترین و تاریک ترین نقاط یک صحنه را ثبت کند.  رانندگی در شب نمونه ای ایده آل برای سنجش این قابلیت است. تصور کنید هم زمان با موارد زیر روبه رو هستید:

• چراغ خودروهای روبه رو
• تابلوهای روشن شهری
• بازتاب سطح پلاک
• سایه ها و نقاط کم نور محیط

ثبت صحیح تمام این عناصر در یک فریم، به توانایی سنسور در مدیریت دامنه روشنایی وابسته است.

فناوری WDR چگونه این مشکل را حل می کند؟

WDR یا Wide Dynamic Range به معنای «دامنه دینامیکی گسترده» است و برای مدیریت صحنه هایی طراحی شده که اختلاف نور در آن ها زیاد است.  برخلاف تصور رایج، هدف WDR روشن تر کردن تصویر نیست. این فناوری تلاش می کند تعادل بهتری میان نقاط بسیار روشن و بسیار تاریک ایجاد کند تا اطلاعات بیشتری از تصویر حفظ شود. در یک سناریوی واقعی، زمانی که خودرویی با چراغ های روشن از مقابل شما عبور می کند، WDR تلاش می کند:

• چراغ ها بیش از حد درخشان ثبت نشوند.
• بازتاب پلاک کنترل شود.
• جزئیات محیط اطراف حفظ شوند.

در نتیجه، احتمال ثبت حروف و اعداد پلاک افزایش پیدا می کند.

WDR چگونه کار می کند؟

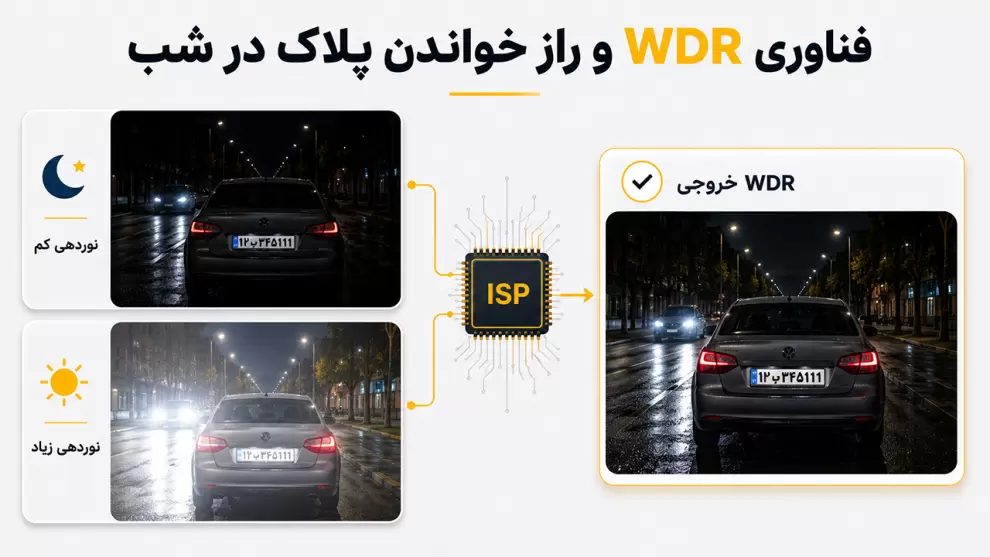

در سیستم های مجهز به True WDR، سنسور تصویر داده هایی با سطوح نوردهی متفاوت دریافت می کند و سپس پردازنده تصویر (ISP) آن ها را با یکدیگر ترکیب می کند. این فرآیند باعث می شود جزئیات بیشتری از بخش های روشن و تاریک در تصویر نهایی باقی بمانند. البته WDR نمی تواند اطلاعاتی را که اساساً توسط سنسور ثبت نشده اند، بازیابی کند. اگر فاصله خودرو زیاد باشد، سرعت حرکت بالا باشد یا تصویر دچار Motion Blur شود، خواندن پلاک همچنان دشوار خواهد بود.

True WDR و DWDR؛ تفاوتی که روی پلاک تأثیر می گذارد

تمام دوربین هایی که از عبارت WDR استفاده می کنند، عملکرد یکسانی ندارند.  در True WDR، بخش مهمی از پردازش به کمک سخت افزار و سنسور انجام می شود. به همین دلیل، این فناوری در شرایطی با اختلاف نور شدید، معمولاً عملکرد قابل اعتماد تری دارد. در مقابل، DWDR بیشتر یک راهکار نرم افزاری است. این روش پس از ثبت تصویر، روشنایی و کنتراست را تغییر می دهد، اما نمی تواند اطلاعاتی را که از ابتدا ثبت نشده اند بازیابی کند. به همین دلیل، هنگام بررسی عملکرد واقعی یک داش کم در ثبت پلاک شبانه، نوع پیاده سازی WDR اهمیت زیادی دارد.

آیا WDR تنها عامل مؤثر در خواندن پلاک است؟

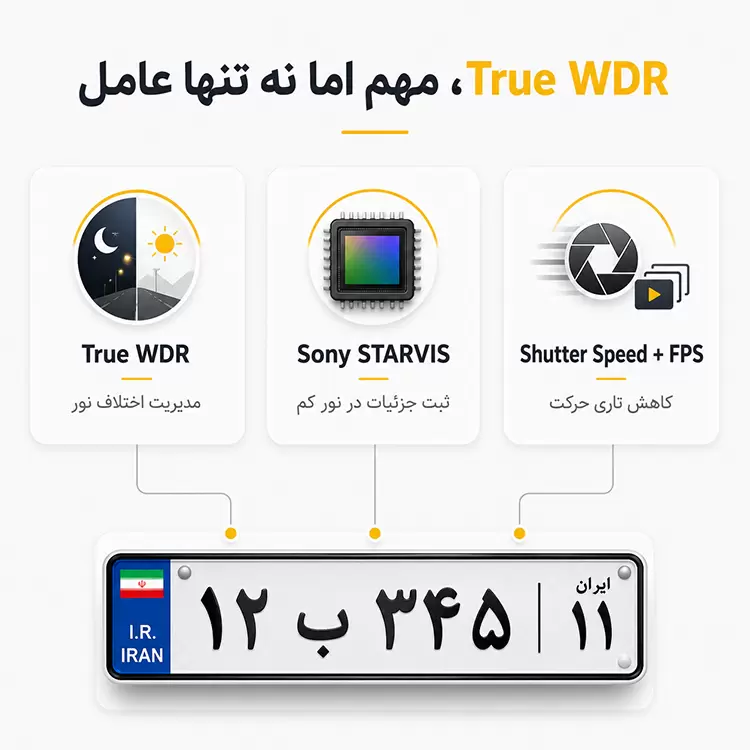

عملکرد نهایی یک داش کم حاصل همکاری چندین فناوری مختلف است، از جمله کیفیت سنسور تصویر، سرعت شاتر، نرخ فریم (FPS)، قدرت پردازنده تصویر و عملکرد دوربین در نور کم. برای مثال، سرعت شاتر پایین می تواند باعث ایجاد Motion Blur شود؛ مشکلی که حتی در حضور WDR نیز خوانایی پلاک را کاهش می دهد.  به همین دلیل، بسیاری از داش کم های حرفه ای امروزی از ترکیب فناوری هایی مانند True WDR، سنسورهای حساس به نور مانند Sony STARVIS و پردازنده های تصویر پیشرفته استفاده می کنند.

چرا عملکرد داش کم ها در ثبت پلاک می تواند متفاوت باشد؟

هنگام مقایسه عملکرد داش کم ها در ثبت پلاک، باید به شرایط ثبت ویدئو نیز توجه کرد. فاصله بین خودروها، شدت نور محیط، سرعت حرکت و زاویه قرارگیری دوربین می توانند نتیجه را به طور قابل توجهی تغییر دهند. به همین دلیل، عملکرد یک دوربین در ثبت پلاک شبانه را نمی توان تنها براساس یک نمونه ویدئویی قضاوت کرد. ارزیابی دقیق تر زمانی امکان پذیر است که دوربین در سناریوهای مختلف نوری و حرکتی مورد آزمایش قرار گیرد.

جمع بندی

در نهایت، تفاوت میان یک پلاک خوانا و یک تصویر غیرقابل استفاده، معمولاً به رزولوشن بالاتر مربوط نمی شود؛ بلکه به توانایی دوربین خودرو در حفظ جزئیات در شرایط نوری دشوار بستگی دارد. فناوری WDR نیز دقیقاً برای مدیریت همین چالش توسعه یافته است.
