ارتباطات بی سیم در دوربین های نظارتی خورشیدی: Wi‑Fi، 4G و فراتر از آن

دوربین مداربسته خورشیدی در حاشیه مزرعه، روی دیوار ویلا یا کنار کارگاه بدون کابل برق فعالیت می کند، اما انتقال تصویر به تلفن همراه یا مرکز نظارت همچنان به یک مسیر ارتباطی نیاز دارد. Wi‑Fi این مسیر را در محدوده شبکه محلی فراهم می کند و 4G از پوشش اپراتور کمک می گیرد. در فواصل بیشتر، Wi‑Fi HaLow برد شبکه محلی را گسترش می دهد و بک هال ماهواره ای اینترنت را به نقاط فاقد زیرساخت زمینی می رساند. انتخاب میان این راهکارها به فاصله، حجم ویدئو، هزینه ارتباط و انرژی ذخیره شده بستگی دارد.  با تیم فروشگاهی مینی دی وی پرو همراه شوید.

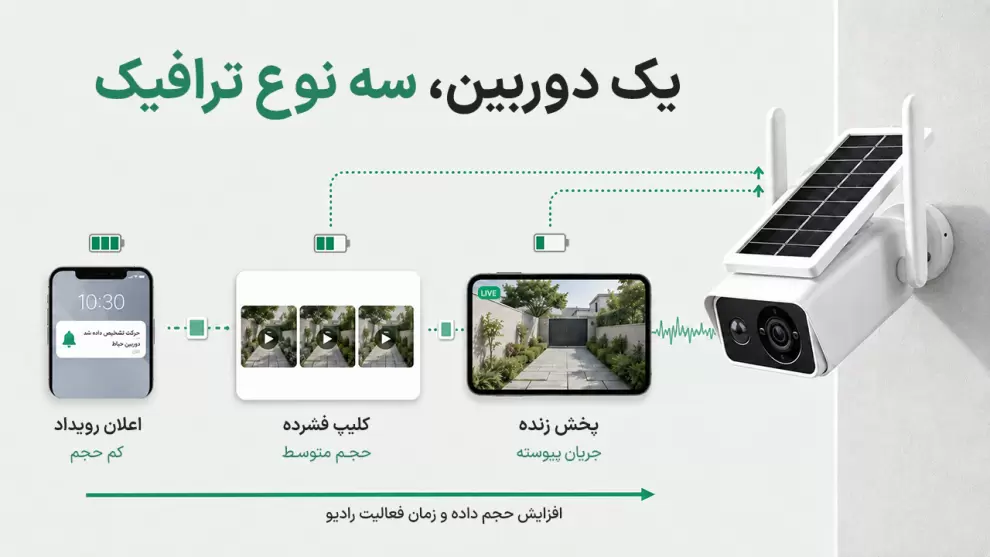

دوربین خورشیدی چه داده ای را از شبکه عبور می دهد؟

پنل خورشیدی نور را به برق تبدیل می کند و باتری انرژی تولید شده را برای تأمین برق دوربین و ماژول رادیویی ذخیره می کند. بخش اصلی ترافیک ارتباطی دوربین سه گروه دارد: اعلان و داده های کنترلی، کلیپ فشرده شده و جریان زنده تصویر. اعلان معمولاً زمان و نوع رویداد را گزارش می دهد، کلیپ چند ثانیه ای حجم بیشتری دارد و نمای زنده تا پایان مشاهده، جریانی پیوسته از داده باقی می ماند.  در بسیاری از دوربین های خورشیدی باتری محور، حسگر PIR با تشخیص تغییر حرارتی ناشی از حرکت، پردازنده را از حالت خواب خارج می کند. پردازنده تصویر را با کدکی مانند H.264 یا H.265 فشرده کرده و روی کارت حافظه می نویسد، ماژول رادیویی نیز اعلان یا کلیپ موردنیاز را ارسال می کند. برای نمای زنده، فرمان اپ به دوربین می رسد و جریان تصویر از مسیر برگشت راهی گوشی است. مدت فعالیت فرستنده، بیت ریت و دفعات مشاهده، تعیین کننده سهم ارتباطات از مصرف باتری هستند.

خرید دوربین مداربسته پنل خورشیدی سولار

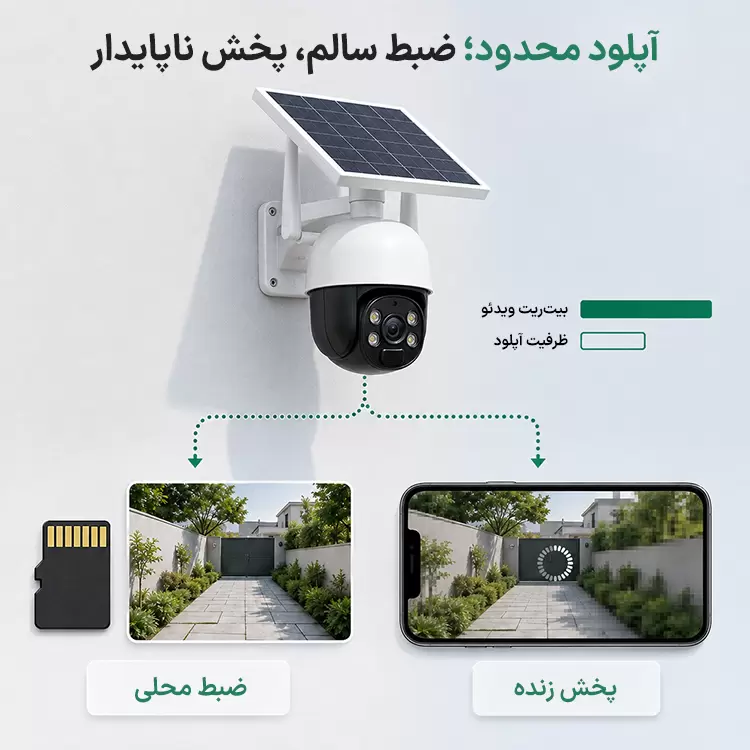

ظرفیت آپلود و پایداری لینک چه اثری بر تصویر دارند؟

وقتی دوربین کلیپ یا تصویر زنده را به سرور و تلفن همراه می فرستد، بخش اصلی ترافیک در مسیر آپلود جریان دارد. فرمان هایی مانند باز کردن نمای زنده حجم کمی دارند، اما ویدئو باید پیوسته ارسال شود. اگر ظرفیت واقعی آپلود از بیت ریت تصویر کمتر باشد، تأخیر، افت فریم یا کاهش خودکار کیفیت رخ می دهد. در ضبط روی NVR داخل همان شبکه، ظرفیت لینک محلی اهمیت دارد و سرعت اینترنت فقط هنگام دسترسی از راه دور وارد مسیر می شود. سرعت تنها عامل پایداری تصویر نیست، تأخیر شبکه زمان پاسخ را افزایش می دهد، نوسان تأخیر نظم رسیدن بسته ها را بر هم می زند و از دست رفتن بسته ها باعث مکث یا پیکسل شدن تصویر می شود. به همین دلیل ممکن است فایل microSD سالم باشد، اما پخش زنده ناپایدار دیده شود. در سامانه چند دوربینه نیز بیت ریت جریان ها با هم جمع می شود، برای نمونه، چهار جریان ۲ مگابیت برثانیه ای حدود ۸ مگابیت بر ثانیه ظرفیت خام نیاز دارند. جریان فرعی می تواند مصرف دسترسی از راه دور را کاهش دهد، در حالی که جریان اصلی با وضوح تصویر بالاتر داخل سایت ضبط می شود.

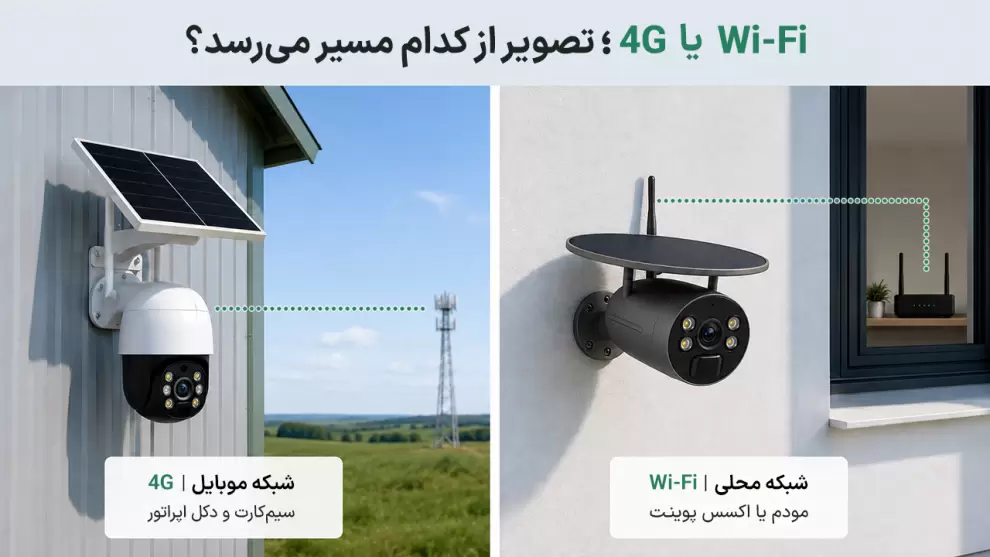

Wi‑Fi، ارتباط دوربین با شبکه محلی

از اتصال دوربین مداربسته Wi‑Fi به مودم، اکسس پوینت یا دستگاه ضبط شبکه (NVR)، یک شبکه محلی شکل می گیرد. ویدئو در همین محدوده راهی NVR است یا از طریق مودم به اینترنت می رسد. خانه، فروشگاه و محوطه نزدیک به زیر ساخت شبکه از این مسیر کوتاه، بدون بسته دیتای جداگانه بهره می برند. باند ۲٫۴ گیگاهرتز انتخاب بیشتر مدل های خورشیدی است، طول موج آن عبور بهتری از دیوار و پوشش مناسبی در فاصله های معمول دارد. باند ۵ گیگاهرتز ظرفیت بیشتری برای ویدئوی باکیفیت فراهم می آورد، هرچند پشت موانع افت سریع تری دارد. دوربین دو بانده می تواند به هر یک از این دو باند متصل شود، اما مدل تک باند فقط شبکه ۲.۴ گیگاهرتزی را می شناسد.

فاصله، دیوار، پوشش گیاهی و تراکم شبکه های اطراف بر پایداری Wi‑Fi اثر دارند. قطع و اتصال مکرر، زمان بیداری رادیو را افزایش می دهد. در محوطه وسیع، اکسس پوینت بیرونی پوشش را تا محدوده دوربین گسترش می دهد و ترافیک همچنان داخل شبکه مالک باقی می ماند.

خرید دوربین مداربسته بیسیم با شبکه WIFI

4G، انتقال تصویر از مسیر شبکه موبایل

دوربین مداربسته 4G یک مودم سلولی نسل چهارم (LTE) و جایگاه سیم کارت دارد. مودم باند رادیویی سازگار را پیدا کرده، روی شبکه اپراتور ثبت شده و از طریق نام نقطه دسترسی (APN) یک نشست اینترنتی می سازد. هشدار و ویدئو از همین زیرساخت سلولی به سرور یا تلفن همراه می رسند. سیم کارت عادی معمولاً نشانی اینترنتی عمومی و ثابت (Public IP) در اختیار دوربین قرار نمی دهد. در بسیاری از پیاده سازی های  فناوری P2P، سرور هماهنگ کننده شناسه دوربین و اپ را تطبیق می دهد و دو طرف با روش های عبور از NAT برای ساخت مسیر مستقیم تلاش می کنند. اگر این مسیر برقرار نشود، داده می تواند از یک سرور رله عبور کند. P2P در این ساختار روش ایجاد دسترسی به دوربین است، نه شبکه ای هم ردیف Wi‑Fi یا 4G.

حجم مصرفی 4G حاصل بیت ریت و مدت انتقال است. جریان ۲ مگابیت بر ثانیه ای طی یک ساعت نزدیک به ۹۰۰ مگابایت داده دارد، جریان فرعی معمولاً بیت ریت پایین تری دارد و در مدت مشابه، دیتای کمتری مصرف می کند. ضبط روی microSD بدون مصرف دیتای سیم کارت انجام می گیرد، اما بازپخش از راه دور، فضای ابری و اعلان تصویردار به اینترنت نیاز دارند. در سیگنال ضعیف، ارسال مجدد بسته های از دست رفته و تلاش مودم برای حفظ ارتباط، زمان فعالیت رادیو و مصرف باتری را افزایش می دهد. نسخه های منطقه ای یک دوربین نیز مجموعه باندهای LTE متفاوتی دارند، فرکانس دستگاه باید با شبکه اپراتور هماهنگ باشد. نقطه مناسب نصب، هم نور کافی برای پنل دارد و هم مسیر رادیویی پایداری با دکل.

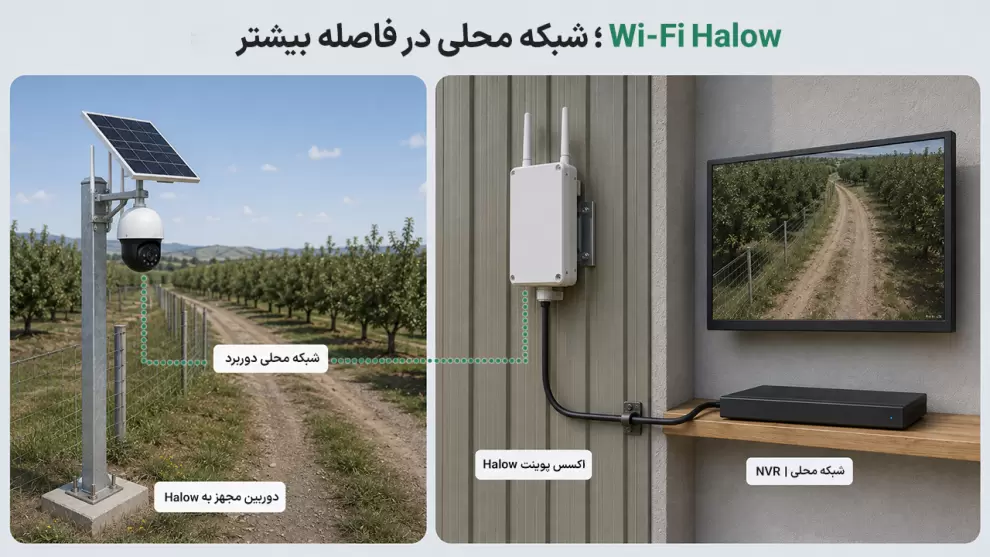

Wi‑Fi HaLow، شبکه دوربرد برای دوربین های کم مصرف

Wi‑Fi HaLow بر پایه استاندارد IEEE 802.11ah و فرکانس های پایین تر از یک گیگاهرتز شکل گرفته است. فرکانس پایین همراه کانال های باریک تر، برد و نفوذ سیگنال را نسبت به Wi‑Fi رایج افزایش می دهد. حالت خواب طولانی و زمان بندی بیداری نیز بخشی از استاندارد است، قابلیتی هماهنگ با دوربین خورشیدی که بیشتر روز منتظر رویداد باقی می ماند.  ظرفیت HaLow برای حمل ویدئوی فشرده کافی است و به پیام های کوتاه حسگر محدود نیست. دوربین مستقیماً به اکسس پوینت یا NVR مجهز به HaLow وصل است، ادامه مسیر از همان نقطه به شبکه محلی یا اینترنت می رسد. نمونه های تجاری HaLow شامل سامانه های 4K با دوربین باتری محور و NVR و همچنین دوربین های خورشیدی فضای باز هستند. برد دو کیلومتری اعلام شده برای یکی از این محصولات به آنتن، موانع محیط، مقررات فرکانسی و شرایط نصب وابسته است و نباید به همه دوربین های HaLow تعمیم داده شود. باند دقیق HaLow تابع مقررات فرکانسی هر منطقه است و دوربین و گیرنده به نسخه منطقه ای یکسان نیاز دارند. مودم خانگی معمولی رادیوی 802.11ah ندارد، حضور اکسس پوینت یا NVR سازگار برای تکمیل این حلقه ضروری است. در مزرعه یا محوطه صنعتی، یک ایستگاه مرکزی سازگار می تواند ترافیک چند دوربین HaLow را دریافت کرده و آن را به دستگاه ضبط یا اینترنت تحویل دهد.

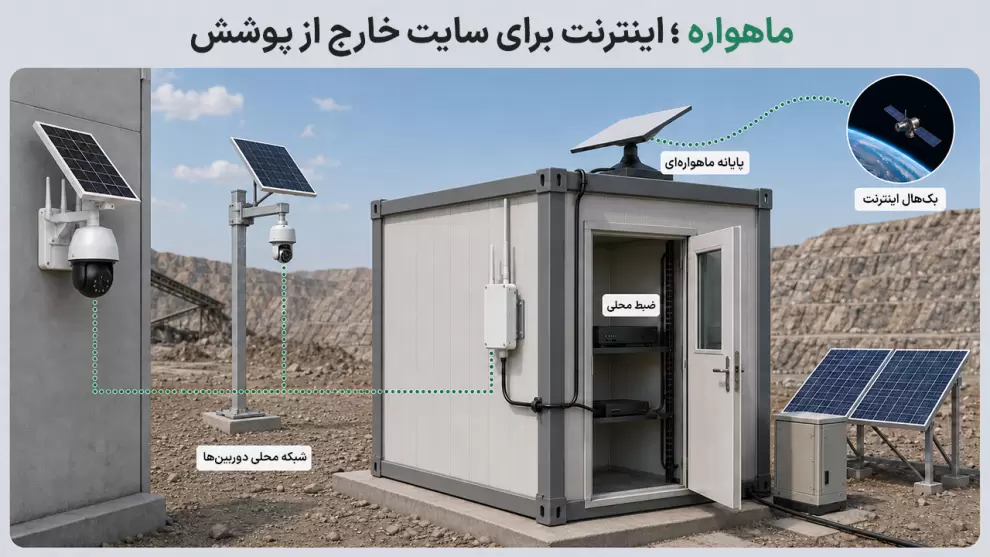

ماهواره، رساندن اینترنت به سامانه خارج از پوشش

در معماری ماهواره ای، یک پایانه مدار پایین زمین مانند Starlink اینترنت را به روتر محلی تحویل می دهد، اتصال دوربین ها به آن نیز از طریق Wi‑Fi یا کابل شبکه است. سرور محلی ضبط و تحلیل را بر عهده دارد و لینک ماهواره هشدارها، کلیپ های منتخب و نمای زنده را حمل می کند. ماهواره در این ساختار نقش بک هال سامانه را دارد، نه رادیوی داخل دوربین.  چنین معماری ای در معادن، پروژه های عمرانی و نقاط فاقد پوشش موبایل به کار می رود. در یک استقرار کاملاً خورشیدی، پنل و باتری باید علاوه بر دوربین، انرژی پایانه ماهواره ای، روتر و تجهیزات ضبط محلی را نیز تأمین کنند، به همین دلیل ظرفیت تولید و ذخیره برق این سامانه بسیار بیشتر از یک دوربین مستقل است. حاصل کار، یک سامانه نظارتی خارج از شبکه با امکان دسترسی از راه دور برای مرکز کنترل خواهد بود. در سایت هایی که هر دو مسیر در دسترس هستند، روتر چند مسیره می تواند اتصال 4G را مسیر اصلی و ماهواره را مسیر پشتیبان قرار دهد. این قابلیت به روتر و معماری شبکه سایت وابسته است و جزو امکانات پیش فرض دوربین خورشیدی نیست.

تفاوت مسیرهای رایج در یک نگاه
