راهنمای جامع انواع کابل برای دوربین مداربسته

وقتی صحبت از نصب دوربین مداربسته می شود، بیشتر توجه ها به انتخاب دوربین یا دستگاه ضبط معطوف است؛ در حالی که کابل کشی نیز یکی از بخش های مهم سیستم نظارت تصویری است و می تواند روی کیفیت و پایداری عملکرد آن تأثیر مستقیم داشته باشد.  انتخاب کابل نامناسب ممکن است باعث افت کیفیت تصویر، ایجاد نویز، محدود شدن فاصله انتقال یا حتی افزایش هزینه های تعمیر و نگهداری شود. به همین دلیل، شناخت انواع کابل های مورد استفاده در دوربین مداربسته و کاربرد هرکدام، قبل از اجرای کابل کشی اهمیت زیادی دارد.

در ادامه، پرکاربردترین کابل های مورد استفاده در سیستم های نظارت تصویری، تفاوت آن ها و نکاتی که هنگام انتخاب باید در نظر بگیرید را بررسی می کنیم.

انواع کابل دوربین مداربسته کدام اند؟

کابل های مورد استفاده در سیستم های مداربسته را می توان به دو گروه اصلی تقسیم کرد؛ کابل های کواکسیال که بیشتر در دوربین های آنالوگ و HD آنالوگ استفاده می شوند و کابل های شبکه که برای دوربین های تحت شبکه (IP) به کار می روند.  در کنار این دو گروه، کابل های ترکیبی، کابل برق و فناوری PoE نیز هرکدام نقش مشخصی در انتقال تصویر، داده یا برق دارند و با توجه به نوع پروژه انتخاب می شوند.

کابل کواکسیال؛ انتخاب متداول برای دوربین های آنالوگ

کابل کواکسیال سال هاست یکی از کابل های اصلی در سیستم های نظارت تصویری است و همچنان برای نصب دوربین های آنالوگ، AHD، HDCVI و HDTVI کاربرد دارد. ساختار کابل کواکسیال باعث انتقال پایدار تصویر و مقاومت مناسب در برابر نویز می شود؛ به همین دلیل همچنان انتخاب اصلی بسیاری از سیستم های HD آنالوگ است. در میان کابل های کواکسیال، RG59 و RG6 بیشترین کاربرد را دارند.

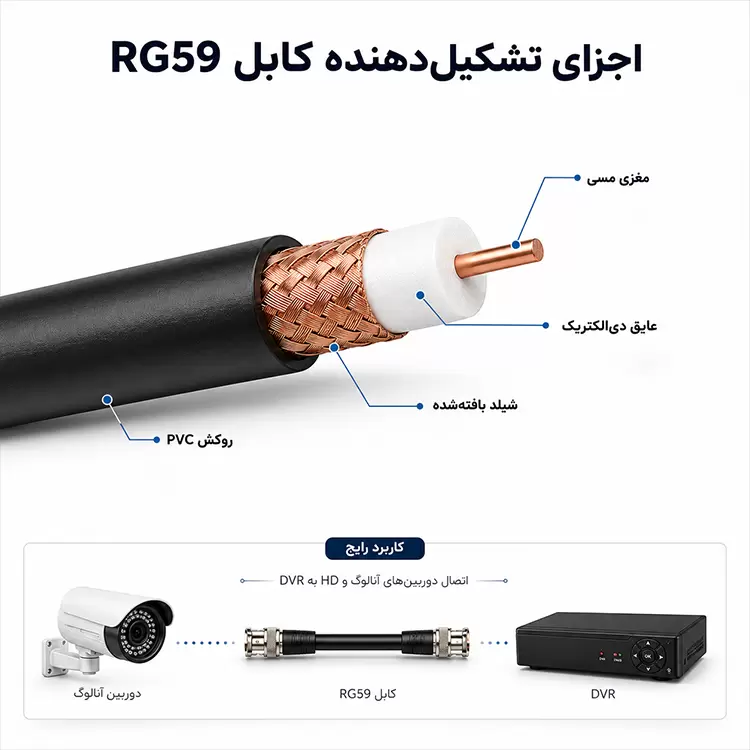

کابل RG59

RG59 به دلیل انعطاف پذیری بالا و قطر کمتر، بیشتر در پروژه های مسکونی، فروشگاه ها و ساختمان های اداری کوچک به کار می رود. به دلیل قیمت مناسب و نصب آسان، یکی از رایج ترین گزینه ها برای پروژه هایی با مسیر کابل کشی کوتاه محسوب می شود.

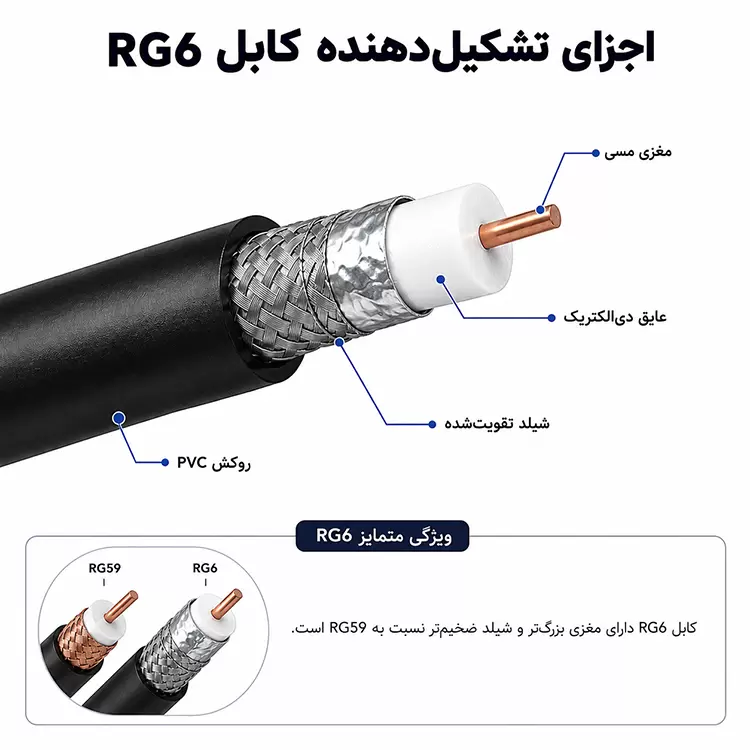

کابل RG6

RG6 قطر بیشتری نسبت به RG59 دارد و به دلیل ساختار متفاوت، میزان افت سیگنال در آن کمتر است. از این رو، در مسیرهای کابل کشی طولانی تر یا محیط هایی که احتمال وجود نویز الکترومغناطیسی بیشتر است، می تواند انتخاب مناسب تری نسبت به RG59 باشد. البته ضخامت بیشتر این کابل باعث می شود اجرای آن در برخی مسیرهای محدود، نسبت به RG59 کمی دشوارتر باشد.

نکته: کیفیت کابل تنها به مدل آن بستگی ندارد. جنس مغزی (تمام مس یا CCA)، کیفیت شیلد و روکش نیز تأثیر مستقیمی بر کیفیت انتقال تصویر و طول عمر کابل دارند.

کابل ترکیبی؛ انتقال تصویر و برق با یک کابل

کابل ترکیبی از یک کابل کواکسیال برای انتقال تصویر و دو رشته سیم برق برای تأمین انرژی دوربین تشکیل شده است.  این ساختار باعث می شود تصویر و برق به صورت هم زمان و از طریق یک مسیر کابل کشی منتقل شوند و نیازی به اجرای دو کابل مجزا نباشد. این نوع کابل بیشتر در سیستم های آنالوگ، AHD، HDCVI و HDTVI مورد استفاده قرار می گیرد و برای پروژه های مسکونی، فروشگاهی و اداری کوچک کاربرد زیادی دارد. کاهش حجم کابل کشی، نصب آسان تر و مدیریت بهتر مسیرها از مهم ترین مزایای استفاده از کابل ترکیبی هستند.

البته در پروژه هایی که فاصله دوربین تا منبع تغذیه زیاد است، باید به افت ولتاژ در رشته های برق توجه کرد. در چنین شرایطی، استفاده از کابل با سطح مقطع مناسب یا قرار دادن منبع تغذیه نزدیک تر به دوربین، می تواند پایداری سیستم را افزایش دهد.

کابل شبکه (CAT5e و CAT6)؛ انتخاب اصلی برای دوربین های IP

دوربین های تحت شبکه (IP) برای انتقال تصویر و داده از کابل های شبکه استفاده می کنند. رایج ترین گزینه ها در این دسته، CAT5e و CAT6 هستند. در صورت استفاده از فناوری PoE، همین کابل ها وظیفه انتقال داده و تأمین برق دوربین را به صورت هم زمان بر عهده می گیرند.

کابل CAT5e

CAT5e برای بسیاری از پروژه های خانگی، فروشگاهی و اداری گزینه ای مناسب است و پهنای باند موردنیاز بیشتر دوربین های IP را تأمین می کند. قیمت مناسب و سازگاری با بیشتر تجهیزات شبکه باعث شده این کابل یکی از رایج ترین انتخاب ها برای نصب دوربین های تحت شبکه باشد.

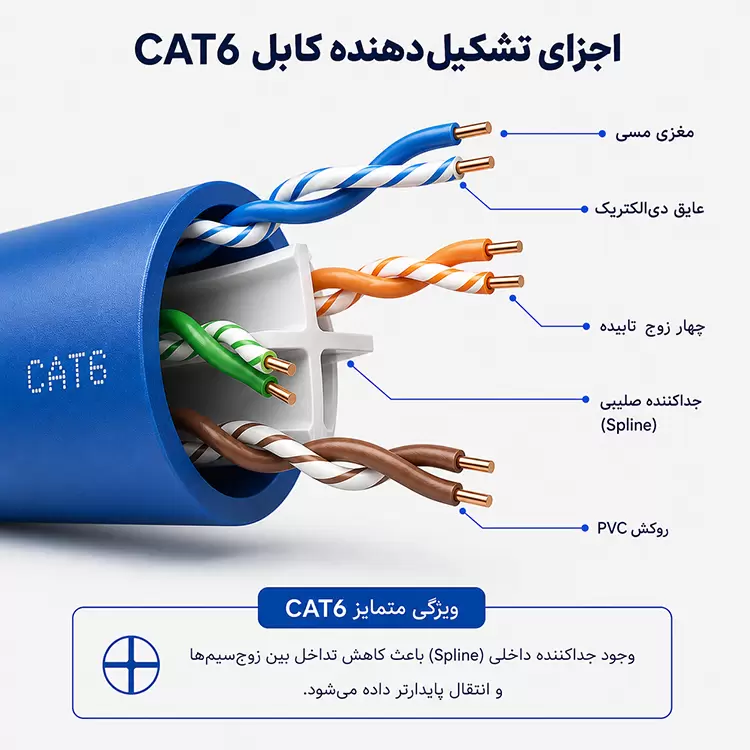

کابل CAT6

CAT6 به دلیل ساختار بهبودیافته، مقاومت بیشتری در برابر تداخل الکترومغناطیسی (EMI) و تداخل بین زوج سیم ها (Crosstalk) دارد.  به همین علت، در پروژه هایی با تعداد دوربین بیشتر، ترافیک شبکه بالاتر یا محیط هایی که کابل های شبکه در کنار کابل های برق عبور می کنند، گزینه مطمئن تری محسوب می شود. اگرچه CAT6 قیمت بالاتری نسبت به CAT5e دارد، اما در پروژه هایی که احتمال توسعه سیستم در آینده وجود دارد، می تواند انتخاب منطقی تری باشد.

در پروژه های سازمانی، کارخانه ها یا زیرساخت هایی که شبکه برای توسعه آینده طراحی می شود، ممکن است از CAT6A یا CAT7 نیز استفاده شود. با این حال، برای بیشتر سیستم های مداربسته کابل های CAT5e و CAT6 نیاز پروژه را پوشش می دهند.

کابل PoE؛ انتقال برق و داده با یک کابل شبکه

PoE یا Power over Ethernet فناوری ای است که امکان انتقال هم زمان برق و داده را از طریق یک کابل شبکه فراهم می کند.  در این روش، دیگر نیازی به اجرای کابل برق جداگانه برای هر دوربین نیست و یک کابل CAT5e یا CAT6 می تواند وظیفه انتقال اطلاعات و تأمین برق دوربین را بر عهده بگیرد. استفاده از PoE باعث ساده تر شدن کابل کشی، کاهش تعداد کابل ها و مدیریت بهتر تجهیزات می شود. همچنین در پروژه هایی که تعداد دوربین ها زیاد است، مدیریت منبع تغذیه دوربین ها آسان تر خواهد شد؛ زیرا برق موردنیاز آن ها از طریق سوئیچ PoE تأمین و کنترل می شود.

البته برای استفاده از این فناوری، دوربین و تجهیزات شبکه باید از PoE پشتیبانی کنند. در غیر این صورت، برق دوربین باید به روش معمول و از طریق کابل برق مجزا تأمین شود.

کابل برق دوربین مداربسته

در سیستم هایی که از PoE استفاده نمی کنند، برق دوربین از طریق کابل برق مجزا تأمین می شود. کیفیت این کابل، به خصوص در مسیرهای طولانی، اهمیت زیادی دارد؛ زیرا افت ولتاژ می تواند باعث اختلال در عملکرد دوربین یا حتی خاموش شدن آن شود. هنگام انتخاب کابل برق، علاوه بر طول مسیر، باید به سطح مقطع سیم و جنس هادی نیز توجه کرد. کابل هایی با سطح مقطع نامناسب در مسیرهای طولانی ممکن است باعث کاهش ولتاژ ورودی دوربین شوند و عملکرد سیستم را تحت تأثیر قرار دهند.

نکته: در برخی دوربین ها، افت ولتاژ ابتدا هنگام فعال شدن دید در شب خود را نشان می دهد؛ زیرا با روشن شدن LEDهای مادون قرمز، مصرف برق دوربین افزایش پیدا میکند.

استفاده از کابل استاندارد و متناسب با فاصله کابل کشی، به پایداری سیستم و کاهش مشکلات احتمالی کمک می کند.

فیبر نوری؛ راهکاری برای پروژه های بزرگ

فیبر نوری معمولاً در پروژه های عادی خانگی یا فروشگاهی استفاده نمی شود، اما در کارخانه ها، شهرک های صنعتی، مجتمع های بزرگ یا پروژه هایی که فاصله کابل کشی از محدوده استاندارد کابل های مسی بیشتر است، کاربرد پیدا می کند.  مهم ترین مزیت فیبر نوری، انتقال داده در مسافت های طولانی با افت بسیار کم و مقاومت بالا در برابر نویزهای الکترومغناطیسی است؛ به همین دلیل، در پروژه هایی با فاصله زیاد یا محیط های صنعتی، انتخاب مناسبی محسوب می شود.

البته هزینه تجهیزات، تبدیل سیگنال و اجرای این نوع کابل کشی بیشتر از کابل های معمولی است و معمولاً در پروژه های حرفه ای و گسترده مورد استفاده قرار می گیرد.

مقایسه انواع کابل دوربین مداربسته

بیشتر بدانیم: آموزش کابل کشی دوربین مداربسته سیمی

در نهایت، بهترین کابل دوربین مداربسته لزوماً گران ترین یا جدیدترین گزینه نیست، بلکه کابلی است که با نوع دوربین، فاصله کابل کشی، شرایط محیط و بودجه پروژه هماهنگ باشد. در بیشتر پروژه های آنالوگ، RG59 یا کابل ترکیبی گزینه های مناسبی هستند و در سیستم های IP نیز معمولاً کابل های CAT5e یا CAT6، بسته به نیاز پروژه، عملکرد مطلوبی ارائه می دهند. در پروژه های بزرگ یا مسیرهای طولانی، استفاده از فیبر نوری و در صورت نیاز، فناوری PoE می تواند به افزایش پایداری، ساده تر شدن کابل کشی و مدیریت بهتر تجهیزات کمک کند. انتخاب کابل استاندارد و باکیفیت از همان ابتدا، علاوه بر حفظ کیفیت تصویر، هزینه های نگهداری و خرابی های آینده را نیز کاهش می دهد.
