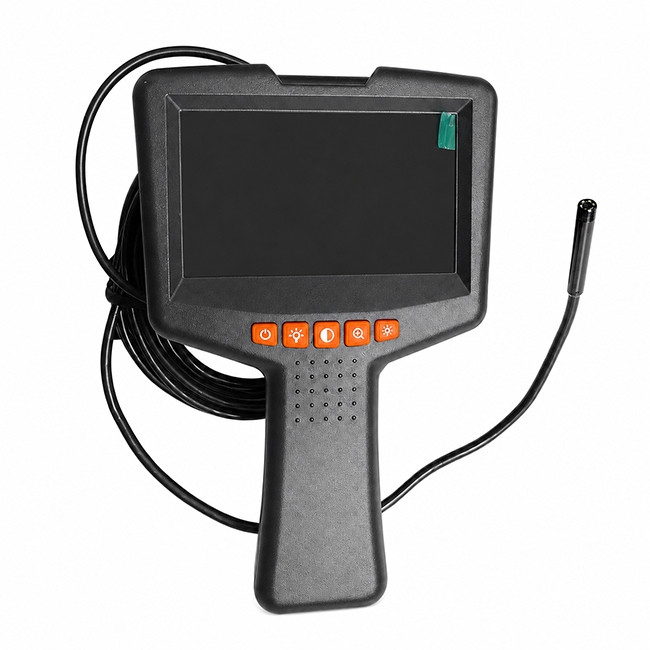

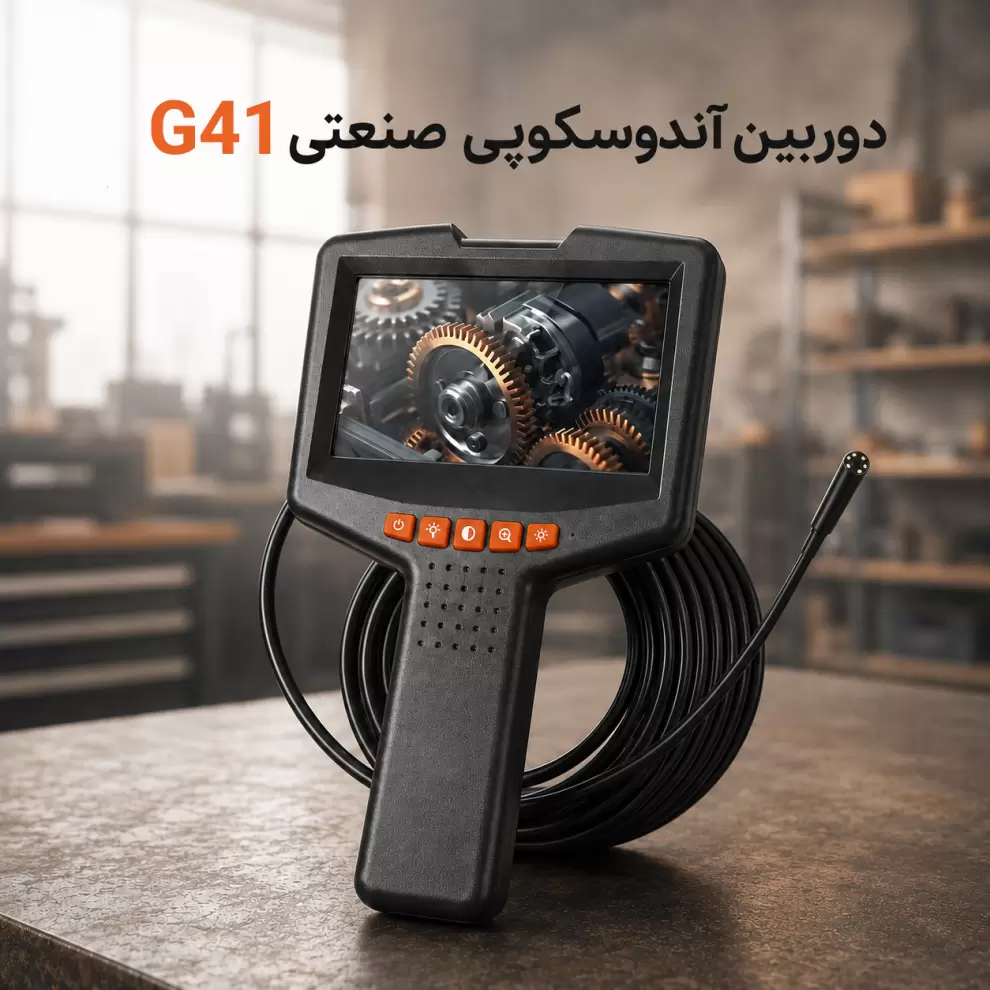

دوربین آندوسکوپی صنعتی مدل G41 Full HD با نمایشگر ۴.۳ اینچی، کابل 10 متری

بررسی دوربین آندوسکوپی صنعتی مانیتوردار G41 با کابل ۱۰ متری

پیش از بازکردن قطعات، اول بخش های دور از دید را بررسی کنید. دوربین  شلنگی مانیتوردار G41 با کابل ۱۰ متری و نمایشگر ۴.۳ اینچی، تصویر زنده داخل لوله ها، مجراها و محفظه های عمیق را بدون نیاز به گوشی نشان می دهد. شش چراغ LED با سه سطح روشنایی، فضای روبه روی لنز را روشن می کنند و زوم دیجیتال ۳ برابر همراه با قابلیت چرخش تصویر، بررسی جزئیات را هنگام هدایت پروب ساده تر می کند. سر دوربین و پروب این ویدیوسکوپ استاندارد IP67 دارند و امکان ثبت عکس و ویدئو از محل بازرسی نیز وجود دارد.

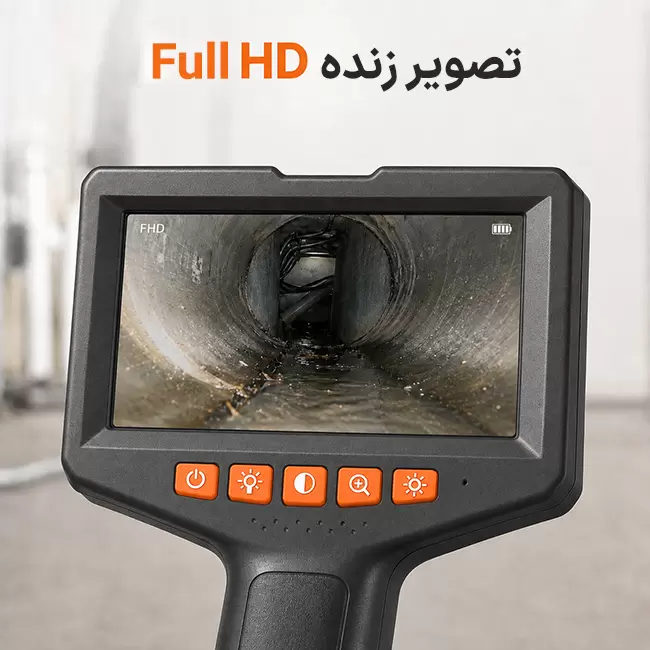

نمایش مستقیم تصویر روی صفحه ۴.۳ اینچی

این بوروسکوپ مانیتوردار به نمایشگر رنگی LCD با اندازه ۴.۳ اینچ مجهز شده است. پس از روشن کردن دستگاه، تصویر دوربین مستقیماً روی صفحه ظاهر می شود و کاربر هنگام هدایت پروب می تواند فضای مقابل لنز را دنبال کند. پنج کلید زیر نمایشگر برای کنترل عملکردهای اصلی دستگاه در دسترس اند. تغییر روشنایی صفحه، بزرگ نمایی تصویر، انتخاب حالت نمایش و تنظیم نور چراغ های پروب از طریق همین کلیدها انجام می شود. فرم دسته دار G41 نیز کمک می کند نمایشگر و کنترل ها هنگام کار در دسترس باقی بمانند. عبارت Full HD روی بسته بندی محصول درج شده است. تصویر نمایشگر، شکل قطعات، اتصالات، لبه ها و وضعیت سطوح داخلی را با وضوح مناسبی برای بازرسی نشان می دهد. روشنایی صفحه نیز جدا از چراغ های سر دوربین تنظیم می شود تا خوانایی تصویر با نور محل کار هماهنگ بماند.

کابل ۱۰ متری برای دسترسی به نقاط دورتر

کابل ۱۰ متری این دوربین شلنگی مانیتوردار، امکان هدایت پروب در طول لوله ها، کانال ها و محفظه های عمیق را می دهد؛ به ویژه زمانی که محل بررسی چند متر از دهانه ورودی فاصله دارد. در مسیرهای خمیده نیز حرکت آرام پروب، کنترل جهت تصویر و فاصله لنز از سطح را آسان تر می کند.

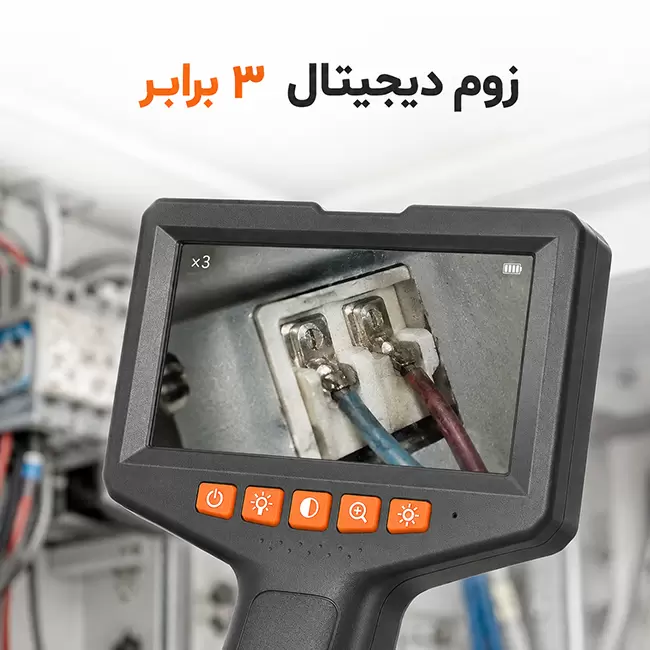

زوم سه برابری، چرخش تصویر و دو حالت نمایش

پروب هنگام عبور از مسیرهای خمیده ممکن است بچرخد و جهت تصویر را تغییر دهد. قابلیت Rotate نمای مایل یا وارونه را اصلاح می کند تا برای رسیدن به جهت درست، نیازی به چرخاندن مداوم کابل نباشد. زوم دیجیتال ۳ برابر، بخش انتخاب شده از تصویر را بزرگ تر نمایش می دهد. این قابلیت هنگام بررسی اتصال، لبه، پیچ یا قطعه کوچکی کاربرد دارد که در قاب دیده می شود، اما تشخیص جزئیات آن در اندازه عادی دشوار است. تصویر دستگاه در دو حالت رنگی و سیاه وسفید نمایش داده می شود. حالت رنگی تفاوت میان اجزا و سطوح را طبیعی تر نشان می دهد. حالت سیاه وسفید نیز خطوط، کنتراست و اختلاف روشنایی را برجسته تر می کند و در بعضی موقعیت ها تشخیص مرز قطعات را آسان تر می سازد.

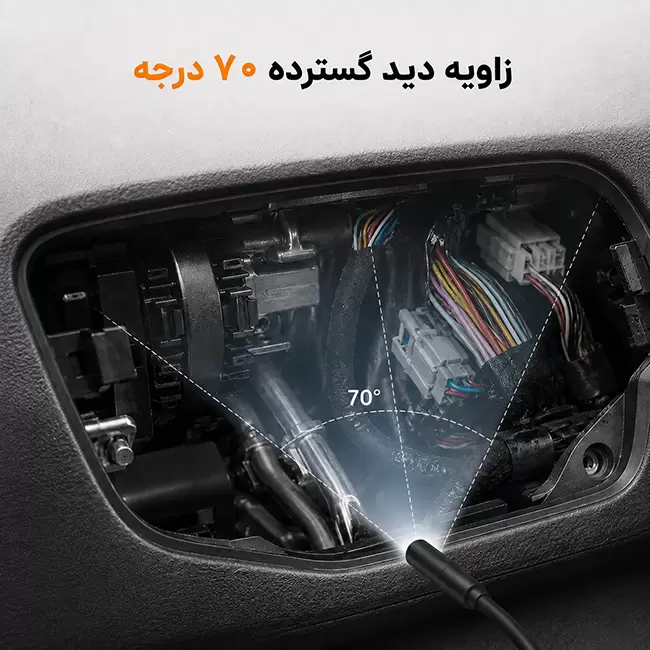

زاویه دید ۷۰ درجه و فاصله فوکوس ۳ تا ۱۰ سانتی متر

زاویه دید افقی سر دوربین ۷۰ درجه است و بخش مناسبی از فضای مقابل لنز را در یک قاب جای می دهد. به همین دلیل هنگام ورود پروب به محفظه یا مجرا، محدوده تصویر تنها به یک نقطه کوچک محدود نمی شود. فاصله فوکوس دوربین بین ۳ تا ۱۰ سانتی متر اعلام شده است. با نزدیک یا دورکردن آرام پروب می توان سطح یا قطعه را در این محدوده قرار داد و تصویر واضح تری از آن به دست آورد.

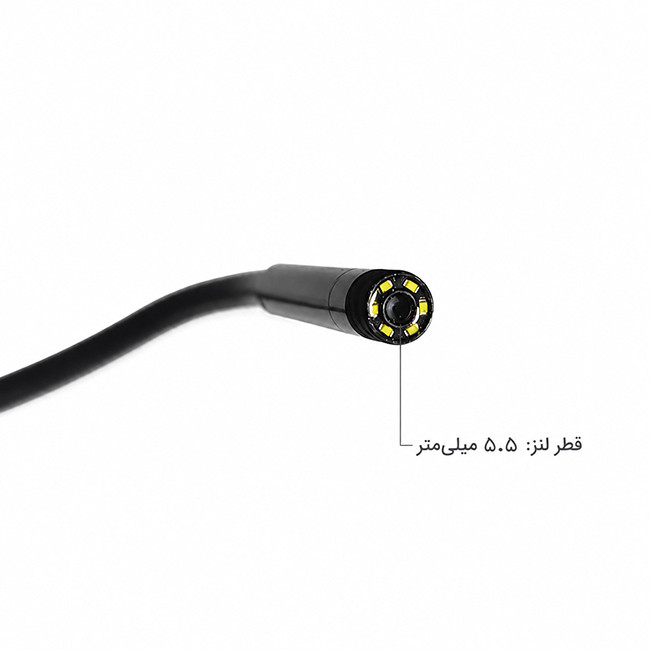

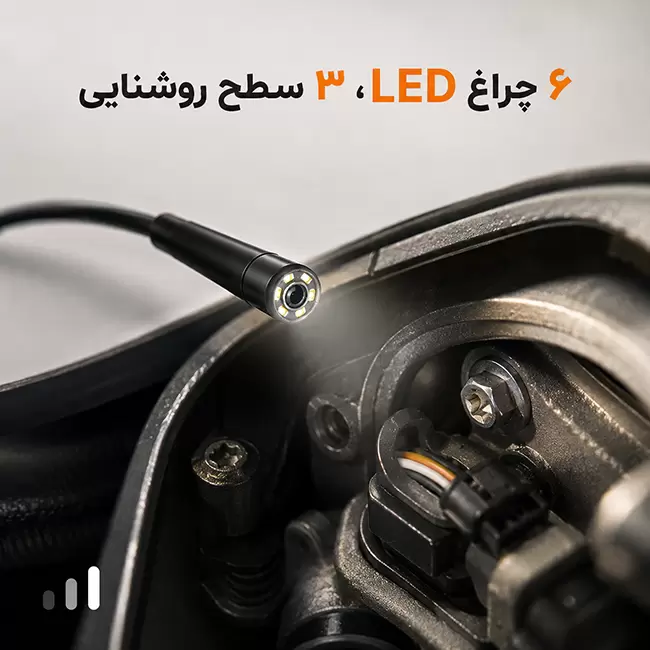

شش چراغ LED با سه سطح تنظیم روشنایی

اطراف لنز دوربین شلنگی مدل G41 شش چراغ LED قرار دارد. این چراغ ها فضای روبه روی دوربین را در لوله ها، محفظه ها و بخش هایی که نور محیط به آن ها نمی رسد روشن می کنند. شدت نور در سه سطح تغییر می کند. در فضای تاریک می توان از روشنایی بیشتر استفاده کرد و هنگام نزدیک شدن لنز به سطح، شدت نور را کاهش داد تا بازتاب زیاد جزئیات تصویر را نپوشاند. نور پروب و روشنایی نمایشگر نیز مستقل از یکدیگر کنترل می شوند.

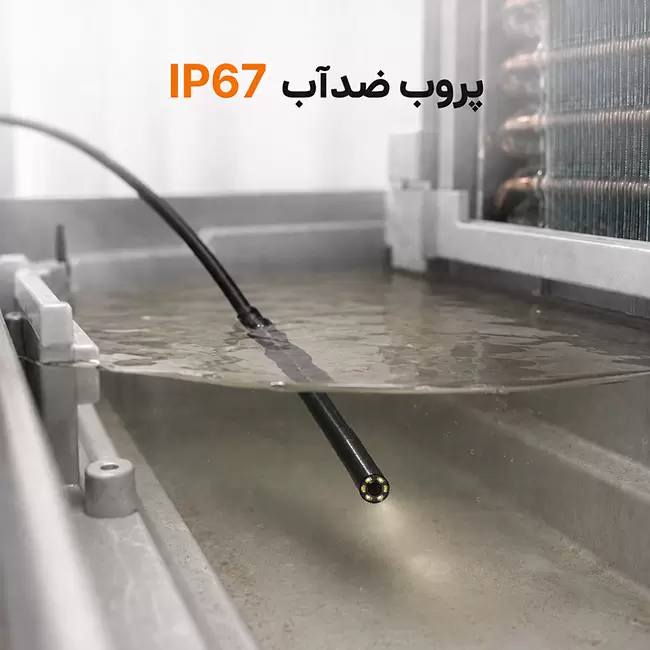

سر دوربین و پروب با استاندارد IP67

سر دوربین و پروب G41 دارای استاندارد حفاظتی IP67 هستند. پروب برای بررسی بعضی لوله ها، مجراهای مرطوب، سینی های تخلیه و بخش هایی کاربرد دارد که احتمال تماس با آب در آن ها وجود دارد. استاندارد IP67 فقط به سر دوربین و پروب مربوط است. بدنه اصلی، نمایشگر و درگاه شارژ باید بیرون از آب و در محیط خشک باقی بمانند.

ثبت عکس و ویدئو از محل بررسی

G41 به عنوان یک ویدیو بوروسکوپ، علاوه بر نمایش زنده امکان ثبت عکس و ویدئو را نیز دارد. به کمک این قابلیت می توان وضعیت یک اتصال، قطعه یا مسیر داخلی را ذخیره کرد و بعداً دوباره دید. فایل های ثبت شده برای مستندسازی ایراد، نشان دادن وضعیت به فرد دیگر و مقایسه شرایط پیش و پس از تعمیر کاربرد دارند. در مسیرهایی که دسترسی دوباره به آن ها دشوار یا زمان بر است، ذخیره تصویر نیاز به تکرار کامل بازرسی را کاهش می دهد.

باتری ۲۰۰۰ میلی آمپرساعتی و شارژ Type-C

انرژی دستگاه از یک باتری داخلی قابل شارژ با ظرفیت ۲۰۰۰ میلی آمپرساعت تأمین می شود. طبق اطلاعات دفترچه، G41 با هر بار شارژ حدود ۳ تا ۴ ساعت کار می کند. شارژ دستگاه از طریق درگاه USB Type-C انجام می شود و کابل آن داخل بسته قرار دارد. ورودی پیشنهادی برای شارژ ۵ ولت و ۱ آمپر است. این مدل از شارژ سریع پشتیبانی نمی کند و باید با منبع تغذیه متناسب با مشخصات اعلام شده شارژ شود.

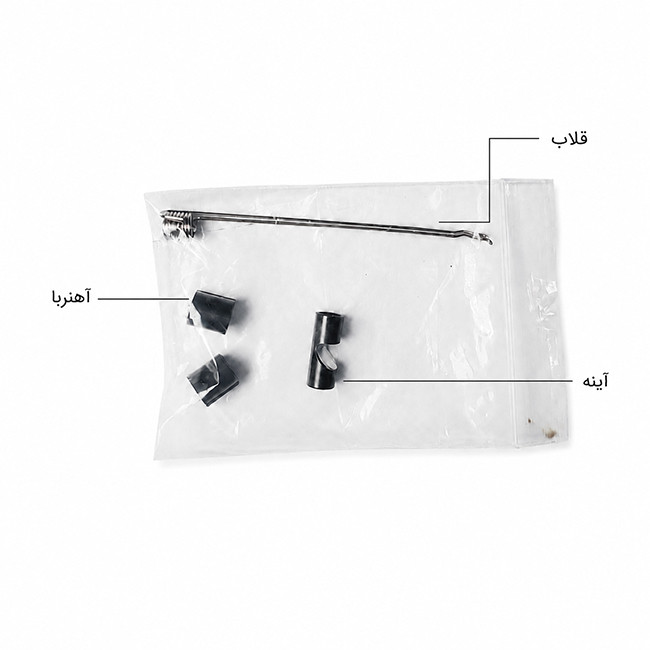

سری قلاب، آهنربا و آینه جانبی

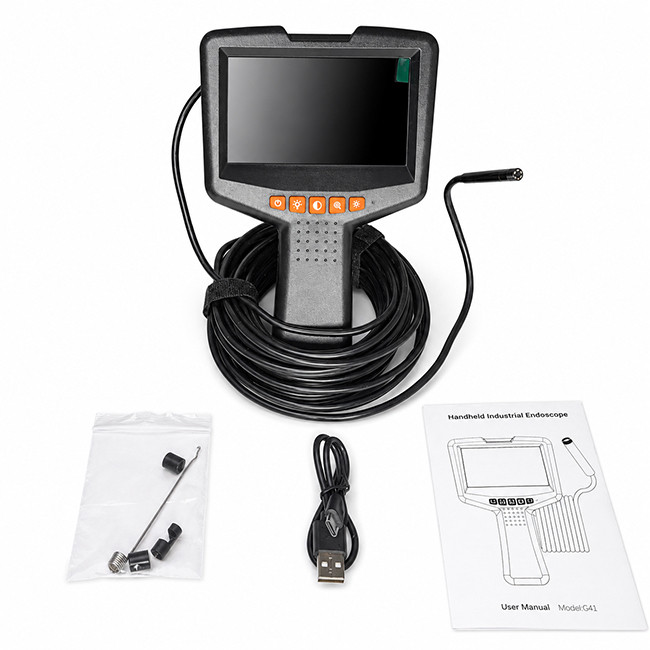

سه سری جانبی همراه محصول عرضه می شوند. قلاب برای بیرون کشیدن اجسام سبک و کوچک از فضای محدود به کار می رود. سری آهنربایی قطعات فلزی کوچکی مانند پیچ را جذب می کند و آینه جانبی، دیواره ها یا زاویه هایی را نشان می دهد که مستقیماً مقابل لنز قرار ندارند. محتویات بسته شامل دستگاه G41 با پروب متصل، کابل شارژ Type-C، قلاب، سری آهنربایی، آینه جانبی و دفترچه راهنماست.

دوربین آندوسکوپی G41 برای چه کسانی مناسب است؟

مخاطب اصلی G41 تعمیرکاران خودرو، تکنسین های تأسیسات، سرویس کاران تهویه، برق کاران و تعمیرکاران تجهیزات فنی هستند؛ افرادی که بازرسی داخلی بخشی ثابت از روند کاری آن هاست.

آموزش استفاده از دوربین آندوسکوپی صنعتی G41

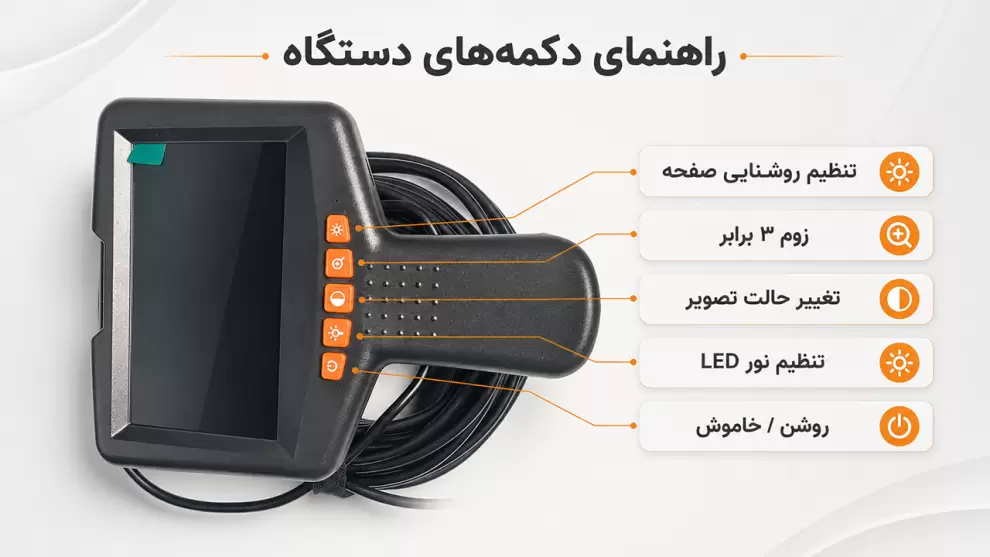

کار با دستگاه از طریق پنج دکمه زیر نمایشگر انجام می شود. تصویر راهنما جایگاه هر دکمه را نشان می دهد و توضیحات زیر، کاربرد آن ها را مشخص می کند.

• روشن و خاموش کردن دستگاه: دکمه پاور را چند ثانیه نگه دارید تا دستگاه روشن یا خاموش شود.
• تنظیم نور LED دوربین: با فشردن این دکمه، شدت چراغ های سر دوربین در سه سطح تغییر می کند.
• تغییر حالت تصویر: این دکمه نمایش تصویر را میان حالت رنگی و سیاه وسفید جابه جا می کند.
• زوم ۳ برابر: با فشردن این دکمه، میزان بزرگ نمایی تصویر تغییر می کند و تا ۳ برابر می رسد.
• تنظیم روشنایی صفحه: این دکمه برای کم یا زیادکردن روشنایی نمایشگر به کار می رود.
